موتور سه‌فاز: ساختار، عملکرد و کاربردها
موتورهای سه‌فاز یکی از اصلی‌ترین انواع ماشین‌های الکتریکی هستند که به دلیل کارایی بالا، پایداری عملکرد و توان خروجی مناسب در صنایع مختلف کاربرد گسترده‌ای دارند. این موتورها نقش مهمی در بهبود بهره‌وری انرژی و کاهش هزینه‌های عملیاتی دارند و به همین دلیل، به انتخاب اول بسیاری از صنایع تبدیل شده‌اند. در این مقاله، به بررسی کامل موتورهای سه‌فاز از جنبه‌های مختلف مانند ساختار، عملکرد، مزایا، معایب و کاربردها پرداخته می‌شود.
ساختار موتور سه‌فاز
موتور سه‌فاز از دو بخش اصلی تشکیل شده است:
- استاتور (Stator): بخش ثابت موتور که میدان مغناطیسی چرخشی تولید می‌کند.
- روتور (Rotor): بخش متحرک موتور که در اثر تعامل با میدان مغناطیسی استاتور، شروع به چرخش می‌کند.
این دو بخش درون یک قاب یا پوسته فلزی قرار می‌گیرند که محافظت مکانیکی از اجزای داخلی موتور را فراهم می‌کند. به علاوه، موتور شامل اجزای دیگری نیز است که در زیر توضیح داده شده‌اند:
اجزای اصلی موتور سه‌فاز
- هسته استاتور:
- از ورقه‌های فولادی سیلیکونی ساخته شده است.
- به کاهش تلفات انرژی کمک می‌کند.
- سیم‌پیچی استاتور:
- شامل سه سیم‌پیچ مجزا است که به صورت ستاره یا مثلث متصل می‌شوند.
- وظیفه تولید میدان مغناطیسی چرخشی را بر عهده دارد.
- روتور:
- به دو نوع اصلی تقسیم می‌شود:
- روتور قفسی: شامل میله‌های فلزی است که در دو سر توسط حلقه‌های انتهایی اتصال داده شده‌اند.
- روتور سیم‌پیچی: شامل سیم‌پیچ‌هایی است که به حلقه‌های لغزشی متصل هستند.
- به دو نوع اصلی تقسیم می‌شود:
- یاتاقان یا بلبرینگ‌ها:
- وظیفه کاهش اصطکاک بین روتور و قاب موتور را بر عهده دارند.
- جعبه ترمینال:
- برای اتصال سیم‌پیچ‌ها به منبع تغذیه و تغییر نوع اتصال (ستاره یا مثلث) استفاده می‌شود.
- قاب موتور:
- محفظه‌ای است که تمامی اجزای داخلی را در بر می‌گیرد و از آن‌ها محافظت می‌کند.
- پره‌های خنک‌کننده:
- برای خنک کردن موتور و دفع گرمای تولید شده حین کار استفاده می‌شود.

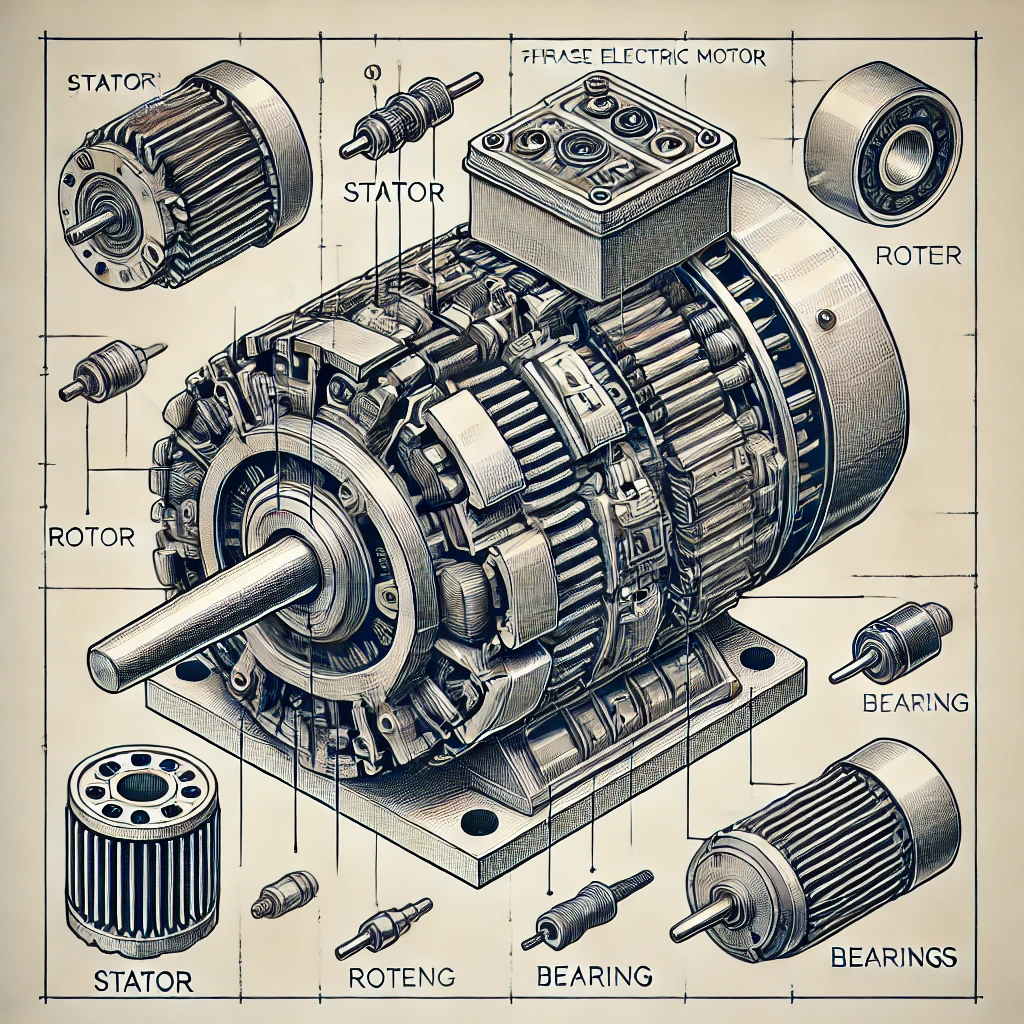

تصویر اجزای موتور سه‌فاز
این تصویر به‌خوبی اجزای اصلی موتور سه‌فاز را نشان می‌دهد، از جمله استاتور، روتور، قاب موتور و یاتاقان‌ها.
نحوه عملکرد موتور سه‌فاز
عملکرد موتور سه‌فاز بر اساس اصول القای الکترومغناطیسی است. زمانی که جریان سه‌فاز به سیم‌پیچ استاتور اعمال می‌شود، یک میدان مغناطیسی چرخشی ایجاد می‌شود. این میدان مغناطیسی با عبور از فاصله هوایی به روتور منتقل می‌شود و در سیم‌پیچ‌ها یا میله‌های روتور جریان القا می‌کند.
جریان القاشده در روتور، به واسطه قانون لورنتس، نیرویی تولید می‌کند که روتور را به چرخش درمی‌آورد. سرعت چرخش روتور به فرکانس منبع تغذیه و تعداد قطب‌های استاتور بستگی دارد. این سرعت به صورت زیر محاسبه می‌شود:
- : سرعت سنکرون (دور بر دقیقه)
- : فرکانس منبع تغذیه (هرتز)
- : تعداد قطب‌های موتور
انواع موتورهای سه‌فاز
- موتورهای سنکرون (Synchronous Motors):
- روتور با سرعت میدان مغناطیسی استاتور می‌چرخد.
- بیشتر در کاربردهایی با سرعت ثابت استفاده می‌شود.
- موتورهای آسنکرون (Asynchronous Motors):
- سرعت روتور کمتر از سرعت میدان مغناطیسی استاتور است.
- رایج‌ترین نوع موتورهای سه‌فاز هستند.

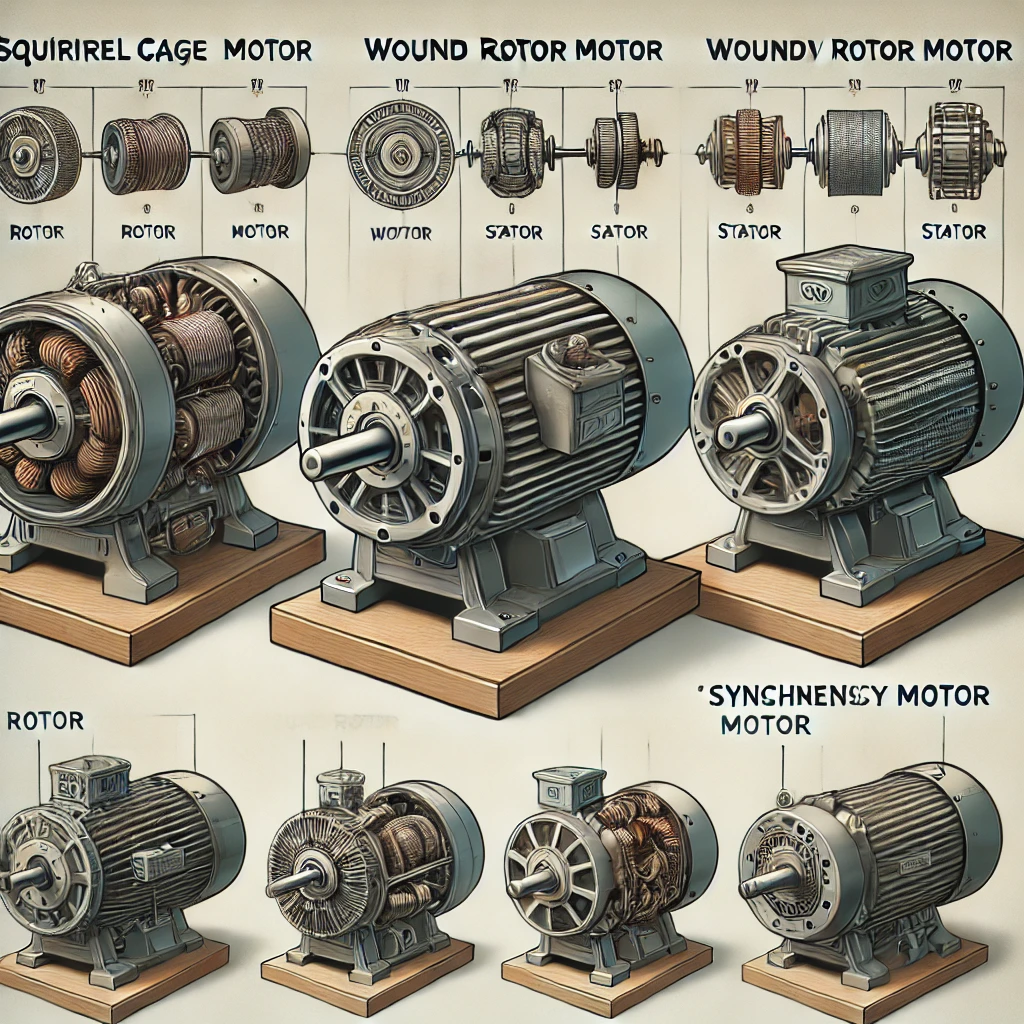

تصویر انواع موتورهای سه‌فاز
این تصویر، انواع مختلف موتورهای سه‌فاز شامل موتور سنکرون، موتور آسنکرون و روتور سیم‌پیچی را نشان می‌دهد.
کاربردهای موتور سه‌فاز
موتورهای سه‌فاز به دلیل کارایی بالا و قابلیت اطمینان، در صنایع مختلفی مورد استفاده قرار می‌گیرند:
- صنایع تولیدی:
- ماشین‌آلات تولید و خطوط مونتاژ
- دستگاه‌های برش و تراش
- صنایع حمل و نقل:
- آسانسورها و پله‌برقی‌ها
- سیستم‌های حمل و نقل ریلی
- کشاورزی:
- پمپ‌های آب و سیستم‌های آبیاری
- تهویه مطبوع و تبرید:
- سیستم‌های خنک‌کننده و تهویه هوا
- کاربردهای خانگی:
- کولرهای آبی و گازی
- ماشین‌های لباسشویی صنعتی
مزایا و معایب موتورهای سه‌فاز
مزایا:
- راندمان بالا: مصرف انرژی کمتر در مقایسه با موتورهای تک‌فاز.
- پایداری: عملکرد پایدار حتی در شرایط بار متغیر.
- طول عمر بالا: استهلاک کمتر به دلیل ساختار ساده.
- توان خروجی بالا: مناسب برای کاربردهای سنگین صنعتی.
معایب:
- نیاز به منبع تغذیه سه‌فاز: عدم امکان استفاده در مکان‌های بدون برق سه‌فاز.
- هزینه بالاتر نصب: نیاز به تجهیزات جانبی مانند استارت‌کنترلر.
نتیجه‌گیری
موتورهای سه‌فاز به دلیل قابلیت‌های فراوان و عملکرد پایدار، یکی از مهم‌ترین اجزای سیستم‌های صنعتی و خانگی هستند. با درک ساختار و نحوه عملکرد این موتورها، می‌توان بهترین استفاده را از آن‌ها برد و کارایی سیستم‌های الکتریکی را به‌طور چشمگیری افزایش داد. استفاده بهینه از این موتورها نه تنها هزینه‌های انرژی را کاهش می‌دهد، بلکه به بهبود عملکرد کلی سیستم‌های صنعتی کمک می‌کند.
