هوشمند سازی نیوالکترون به روش سیمی و تحت پروتکل مدباس انجام می شود . در این روش همانطور که در تصویر زیر می بینید تجهیزات هوشمند نیوالکترون به صورت ماژولار در کنار یکدیگر بر روی یک تابلو قرار می گیرند .

محل قرارگیری تابلوی سیستم هوشمند سازی ساختمان

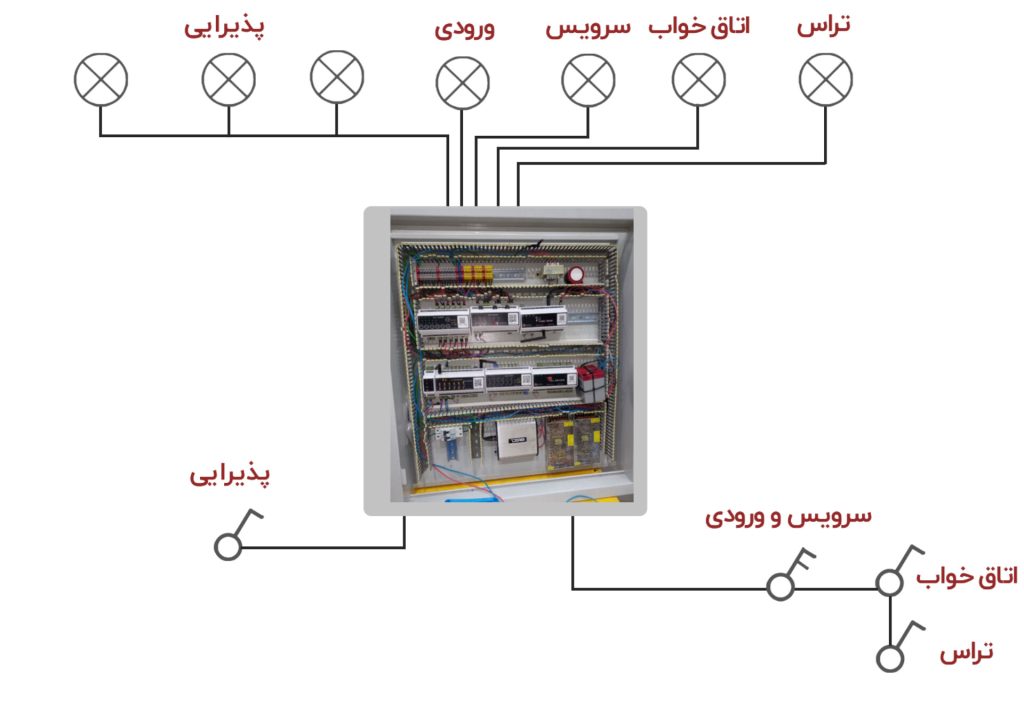

تابلوی سیستم هوشمند نیوالکترون در مرکز ساختمان قرار میگیرد و همانطور که در تصویر زیر مشاهده می کنید همگی تجهیزات داخل ساختمان از جمله کلید ، روشنایی ، سرمایشی و گرمایشی ، پریزهای نیازمند کنترل و …. از این تابلو انشعاب می گیرند .

مشخصات و استانداردهای تابلو هوشمند سازی ساختمان

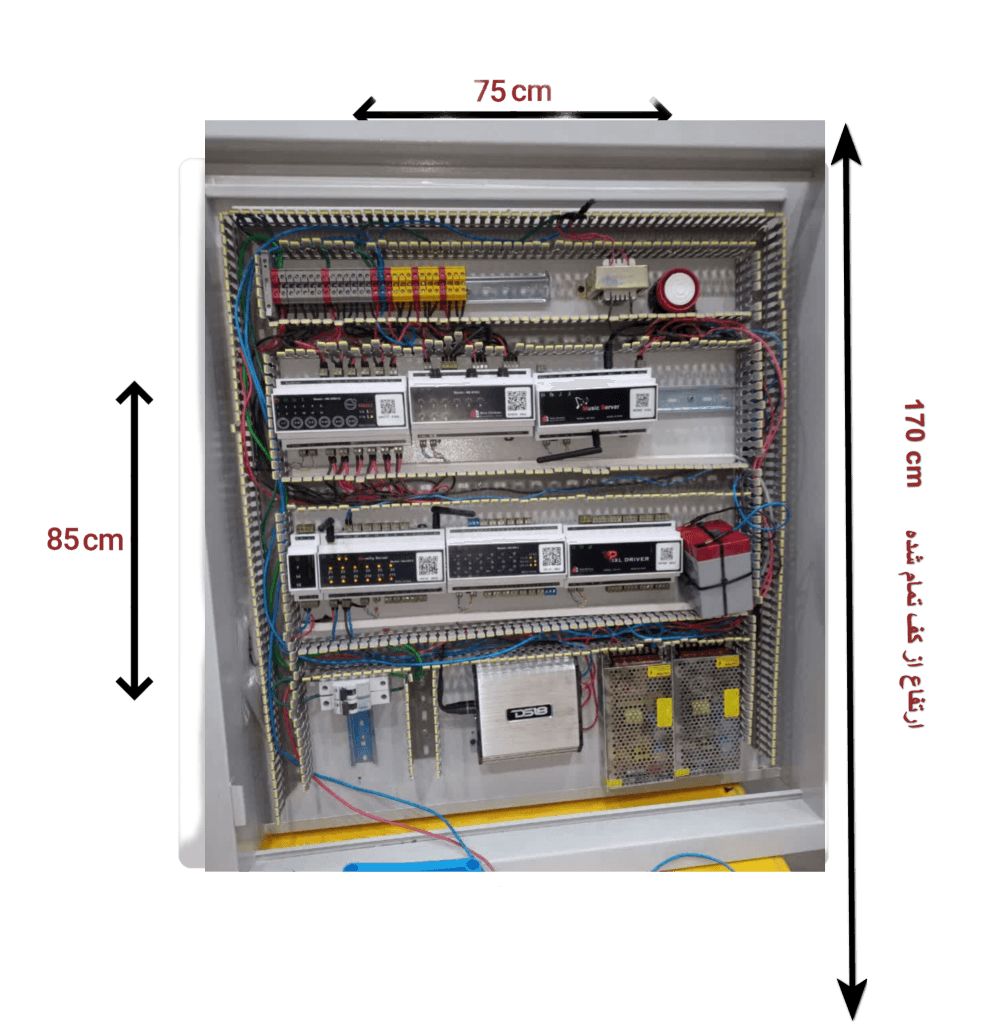

ابعاد : ابعاد تابلو بسته به نیاز کارفرما تغییرپذیر است ولی به طور معمول ابعاد آن 75*85 سانتیمتر در نظر گرفته می شود .

مکان تابلو : برای کوتاه کردن مسیر انشعابات و در نتیجه هزینه کمتر برای سیم کشی در ساختمان ، مکان قرارگیری تابلو در مرکز ساختمان در نظر گرفته می شود باید توجه داشت که قبل از هر گونه لوله گذاری و سیم کشی محل آن مشخص شود .

ارتفاع : معمولا تابلو در ارتفاع 170 سانتی متری از سطح زمین(کف تمام شده ) برای دسترسی راحت نصب می شود .

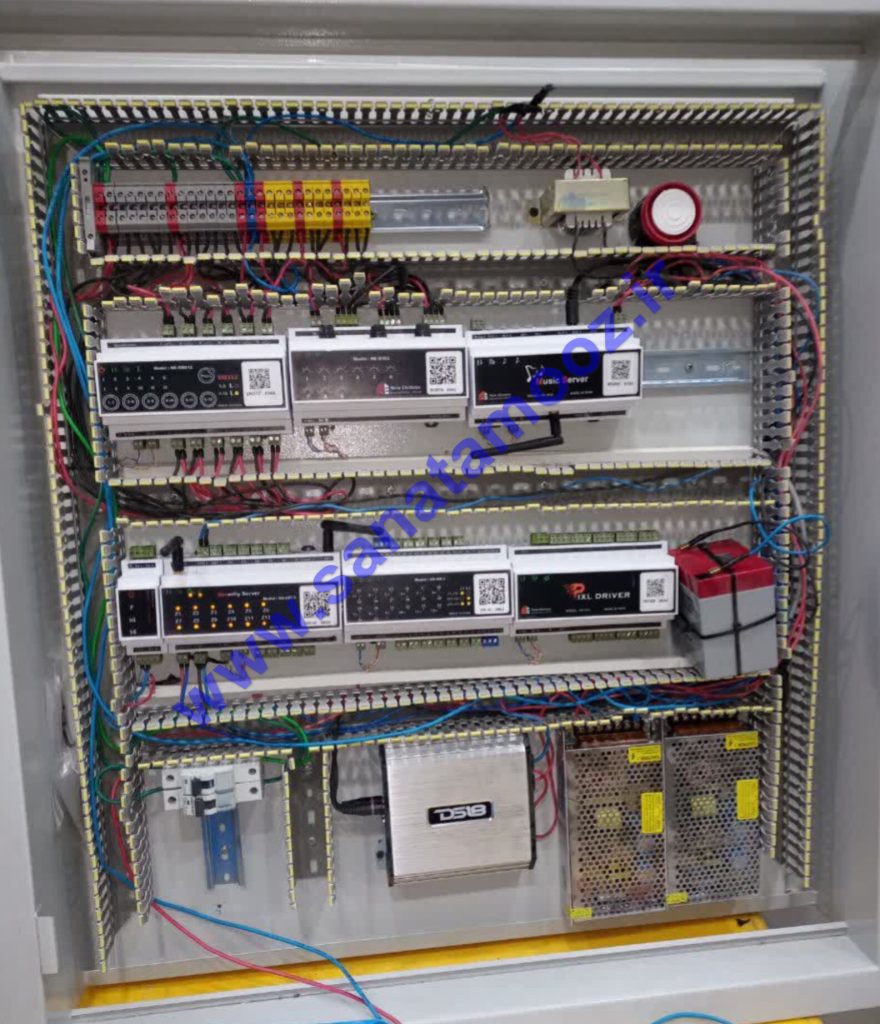

در تصویر زیر میتوانید مشخصات و استاندارد های تابلو هوشمند سازی ساختمان را مشاهده کنید .

لوله گذاری و سیم کشی کف در هوشمندسازی ساختمان

بعد از تعیین محل قرارگیری تابلو ، لوله گذاری برق ساختمان از کف بر اساس تابلوی هوشمند سازی ساختمان صورت می گیرد . لوله گذاری بر اساس طرح سنتی به وسیله لوله های pvc که از ایمنی بالاتری برخوردارند توسط برق کار انجام می شود به این صورت که در روش سنتی در هر ورودی باید یک کلید تعبیه شود . آیتم های در نظر گرفته شده در روش سنتی را با نظر کارفرما می توان حذف و یا اضافه کرد .

دلیلی اصلی استفاده از روش سنتی برای لوله گذاری در ساختمان ، راحتی هر چه بیشتر تمامی افراد خانواده از کوچک تا بزرگ در خانه هوشمند است .

در سیستم هوشمند سازی ساختمان به روش نیوالکترون هم مانند روش سنتی کلیدها حذف نمی شوند (طبق نظر کارفرما می توان آنها را حذف کرد ) . نکته حائز اهمیت این است که در قسمت لوله گذاری کلیدها ، به جای اتصال کلید به روشنایی مربوط به خود ، هر کدام به تابلو هوشمند سازی ساختمان متصل می شوند به این صورت می توان یک کلید یا مجموعه ای از کلیدها را توسط یک لوله به تابلوی هوشمند سازی ساختمان رساند .

نیوالکترون قابلیت حفظ کلید معمولی و کلید لمسی هوشمند را در کنار یکدیگر دارد .

نوع سیم مورد استفاده در سیم کشی ساختمان در هوشمندسازی ساختمان

سیم کشی کف و اینکه از چه نوع سیمی در ساختمان استفاده شود ، بر اساس آیتم هایی است که به تایید کارفرما رسیده است .

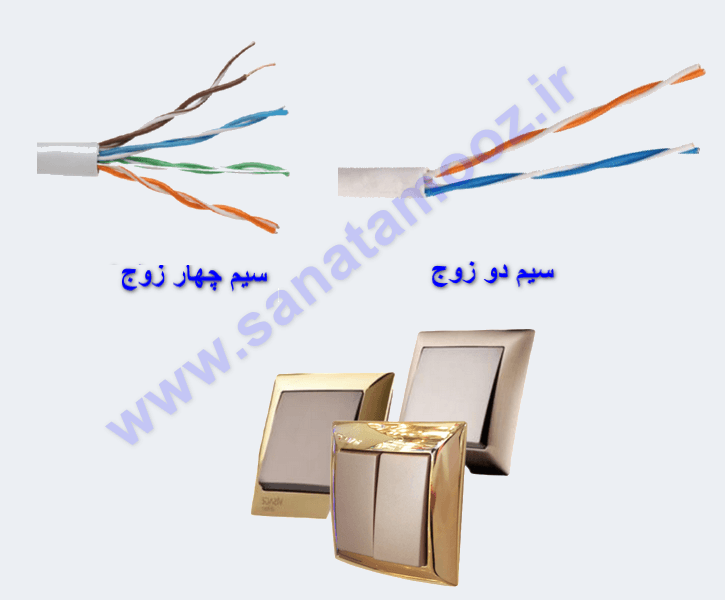

کلید سنتی معمولی : با یک سیم دو زوج می توان یک کلید معمولی سه پل یا یک تک پل معمولی و یک دو پل معمولی را به سیستم هوشمند اضافه کرد . در این سیستم به ازای هر رشته سیم زوجی می توان کلید معمولی دیگری به سیستم اضافه کرد ، برای مثال یک رشته از سیم چهار زوج به عنوان سیم مشترک بین کلیدها و هفت رشته بعدی را می توان برای هر پل کلید استفاده کرد به این ترتیب با یک رشته سیم چهار زوج می توان هفت کلید تک پل معمولی را پشتیبانی کرد .

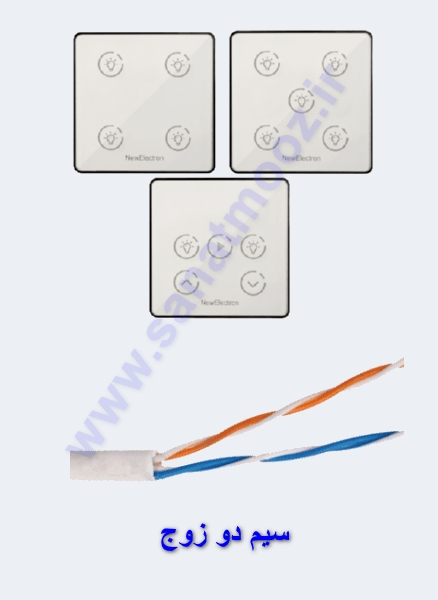

کلید لمسی هوشمند : برای کلید لمسی هوشمند محدودیتی در کار نیست و با یک سیم دو زوج می توان تمامی کلید های در یک مسیر را به سیستم اتصال داد .

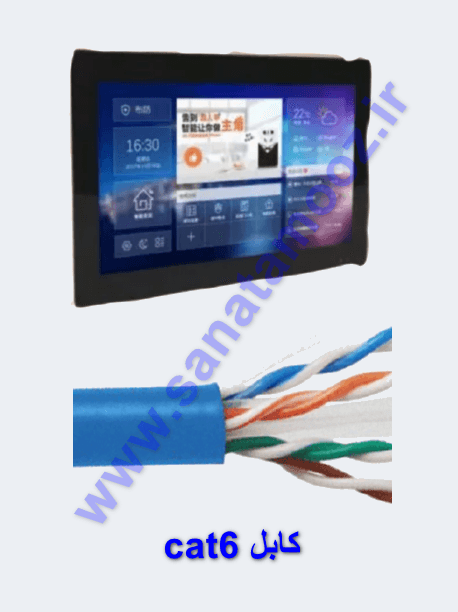

پنل لمسی : اتصال تاچ پنل به سیستم هوشمند به وسیله یک کابل CAT6 صورت می گیرد .

پریز : سیم کشی پریزهای خانه مانند پریز یخچال ، پریز ال سی دی ، پریز پکیج ، پریز اتاق کودک و .. به وسیله سیم 2/5 انجام میشود .

پریز صوت : از سیم سه مغزی در سیم کشی پریز صوت استفاده می شود .

لوله گذاری و سیم کشی سقف در هوشمند سازی ساختمان

لوله گذاری سقف و سیم کشی آن نیز بر اساس آیتم های در نظر گرفته شده مانند انواع روشنایی ، نورمخفی ، لاینر ، ماژول های ir/rf ، سنسور و دتکتور دود ، اسپیکرهای سقفی و دیواری صورت می گیرد .

( باید این نکته را در نظر داشت که بسته به نظر کارفرما می توان کلیه ی لوله گذاری های برق ساختمان را از سقف انجام داد . )

روشنایی : از دو رشته سیم 1/5 برای هر کدام از سرخط های روشنایی های معمولی ، هالوژن و لاینر معمولی استفاده می شود .

نورمخفی rgb : سیم کشی یک ریسه RGB به وسیله چهار رشته سیم 1/5 صورت می گیرد یک رشته برای مثبت و سه رشته دیگر هر کدام برای یک رنگ RGB در نظر گرفته شده است .

نورمخفی تک رنگ : از دو رشته سیم 1/5 برای سیم کشی نورمخفی تک رنگ استفاده می شود . توجه داشته باشید که هیچ اتصالی به این دو رشته نباید صورت گیرد .

نکته قابل توجه در مورد ( کنترلر هوشمند نورمخفی )

متراژ قابل تحمل دستگاه برای هر سرخط نورمخفی اعم از RGB و تک رنگ 30 متر است . با در نظر گرفتن نورمخفی به صورت RGB در زمانی که متراژ بیشتر از 30 متر است باید از دو سرخط دستگاه ، برای نورمخفی RGB استفاده گردد .

نیولایت (لاینر هوشمند ) : نیولایت محصول جدید نیوالکترون با قابلیت هوشمند تنظیم شدت نور و تغییر دمای رنگ نور ، گرم و سرد کردن نور لاینر

از دو رشته سیم 1/5 یا 2/5 برای فاز و نول آداپتور تغذیه نیولایت استفاده میشود ( سطح مقطع سیم ها بستگی به تعداد لاینرهای به کار رفته دارد ) علاوه بر آن یک سیم دو زوج در یک لوله مجزا برای کنترل شدت نور و سرد و گرم کردن نور نیولایت نیاز است .

ماژول های ir/rf : از یک سیم دو زوج برای تغذیه و اتصال ماژول ir/rf به سیستم هوشمند استفاده می شود . دو رشته از سیم دو زوج برای تغذیه ماژول و دو رشته دیگر برای اتصال به شبکه سیستم هوشمند که این دو رشته می تواند با سایر ماژول های ir/rf یکی شود .

انواع سنسور : برای اتصال سنسور به سیستم از یک سیم دو زوج استفاده می شود . دو رشته از سیم دو زوج برای تغذیه سنسور که می تواند با تغذیه سنسورهای دیگر یکی شود ( تغذیه سنسورها توسط سرور امنیتی داخل تابلو صورت می گیرد ) و دو رشته سیم دیگر مختص ورودی های هر سنسور و اتصال آنها به برد امنیت است .

اسپیکرسقفی و دیواری : سیم 1*2 شیلددار

نکته : می توان از سیم 1*2 نایلونی سفید هم برای اسپیکرها استفاده کرد ولی بهتر است از سیم شیلددار برای گرفتن نویز در مواقع پخش صوت استفاده شود .
