ماژول گیرنده

نورپردازی هوشمند با ریسه های پیکسل برنامه پذیر در متراژ بالا مشکلاتی با خود به همراه دارد از جمله هم خوانی نداشتن دیتای ورودی خط پیکسل با دیتای خروجی ، ایجاد نویز در خطوط پیکسل ، همچنین در شبکه مدباس این ریسه های پیکسل ، مسافت بیشتر از 200 متر را نمی توانند پوشش دهند . استفاده از ماژول فرستنده و ماژول گیرنده نیوالکترون در کنار کنترلر های هوشمند و ریسه های ال ای دی آدرس پذیر محدودیت افزایش و انتقال صحیح دیتا در فواصل طولانی را برطرف می سازد . این انتقال دهنده دیتا را به راحتی در کنار هر ریسه یا ساب کنترلر و داخل لوله برق می توان نصب کرد .

مشخصات دستگاه NE-RX1 :

ولتاژ ورودی : 5 تا 12 ولت

ابعاد : 1 * 2.5 سانتی متر

ویژگی های ماژول گیرنده دیتا

•  طول عمر بالا
•  پشتیبانی توسط نرم افزار
•  گیرنده دیتای پیکسل از ماژول فرستنده
•  انتقال صحیح دیتای ال ای دی های پیکسل
•  امکان استفاده در نورپردازی هوشمند و کاربردی
•  پشتیبانی از فواصل بیش از 5 متر بین هر ریسه پیکسل و کنترلر _
•  مناسب برای استفاده تمامی ال ای دی های آی سی دار و آدرس پذیر
•  جلوگیری از ایجاد نویز بین ریسه های پیکسل در متراژ طولانی
•   قابلیت نصب در داخل لوله برق

انتقال دهنده ی دیتای ریسه LED پیکسل برنامه پذیر

استفاده از ماژول فرستنده و گیرنده در کنار ریسه LED پیکسل و کنترلر هوشمند نورپردازی یا کنترلرهای هوشمند راه پله ، کاربر را از یک نورپردازی هوشمند و کارآمد در متراژ طولانی بالای 5 متر بهره مند میسازد فقط کافیست از یک ماژول فرستنده دیتا در کنار کنترلر هوشمند و یک ماژول گیرنده دیتا در کنار اولین ساب کنترلر یا به صورت مستقیم با اولین ریسه پیکسل برای افزایش و انتقال صحیح دیتای پیکسل استفاده کرد ، ماژول فرستنده و گیرنده در بین دو ریسه و ساب کنترلر نیز قرار می گیرند .

 نحوه نصب و سیم کشی ماژول های فرستنده و گیرنده  :

نحوه ی سیم کشی و اتصالات فرستنده و گیرنده

ماژول فرستنده و گیرنده زمانی کاربرد دارد که مسافت بین دستگاه پیکسل کنترلر تا اولین ریسه یا اولین ساب کنترلر بیش از 5 متر است همچنین اگر مسافت بین دو ساب کنترلر هم از 5 متر بیشتر بود به ماژول های فرستنده و گیرنده برای برطرف کردن این مشکل نیاز است .

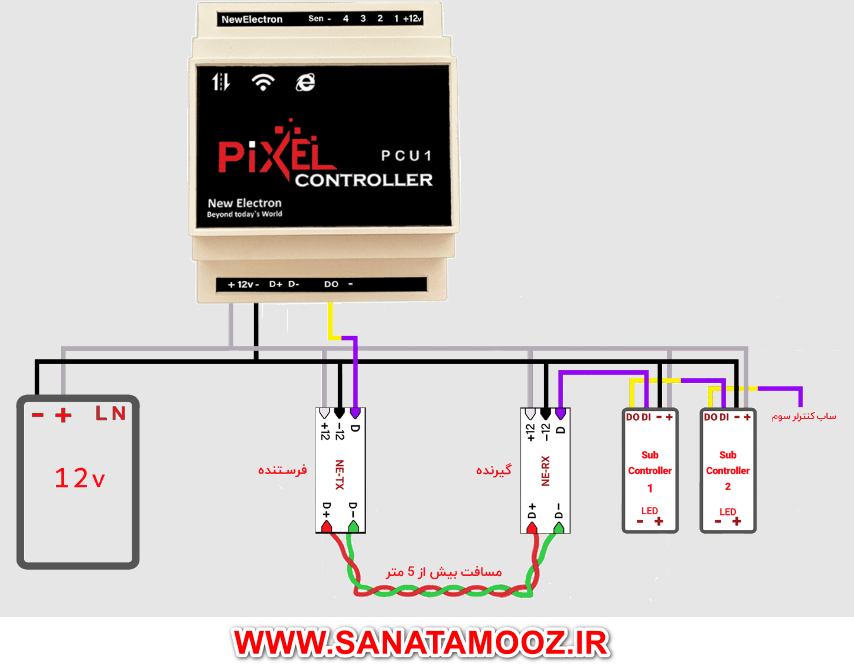

اتصال فرستنده ( NE-TX ) و گیرنده ( NE-RX ) به پیکسل کنترلر و ساب کنترلر

نکات قابل توجه قبل از نصب فرستنده و گیرنده

•  رنگبندی سیم های فرستنده و گیرنده :

سیم سفید ولتاژ مثبت و سیم مشکی ولتاژ منفی

رشته سیم زوجی قرمز +D و رشته سیم زوجی سبز -D

( دقت داشته باشید روکش و غلاف سیم زوجی در اتصالات شبکه ، فقط به اندازه 3 الی 4 سانت برای اتصال به کانکتور و محصول باز میشود و در ادامه به جز مواردی که اتصالی صورت میگیرد ، روکش و غلاف سیم زوجی باز نمیشود )

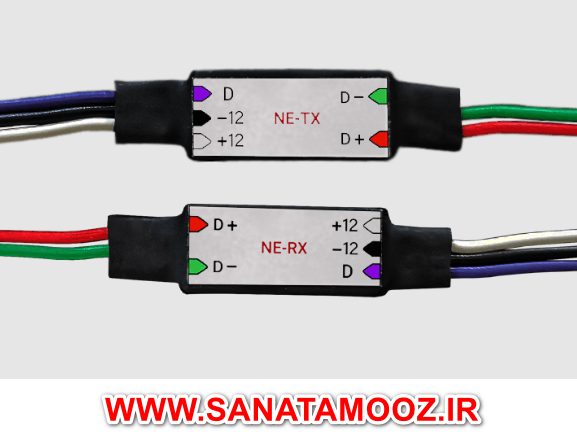

•  اتصالات دو ماژول دقیقا همانند تصویر بر طبق رنگبندی در نظر گرفته شده برای سیم ها صورت می گیرد .
•  ماژول فرستنده در کنار دستگاه پیکسل کنترلر قرار میگیرد و خروجی DO به ورودی D فرستنده متصل میشود و با طی مسافت بیش از 5 متر ، ماژول گیرنده در کنار ساب کنترلر یا در صورت اتصال مستقیم به ریسه قبل از ریسه نصب میشود و خروجی D گیرنده به ورودی DI فرستنده یا ریسه متصل می گردد .
•  اتصالات مربوط به تغذیه سیستم نیز همانند تصویر انجام میشود .

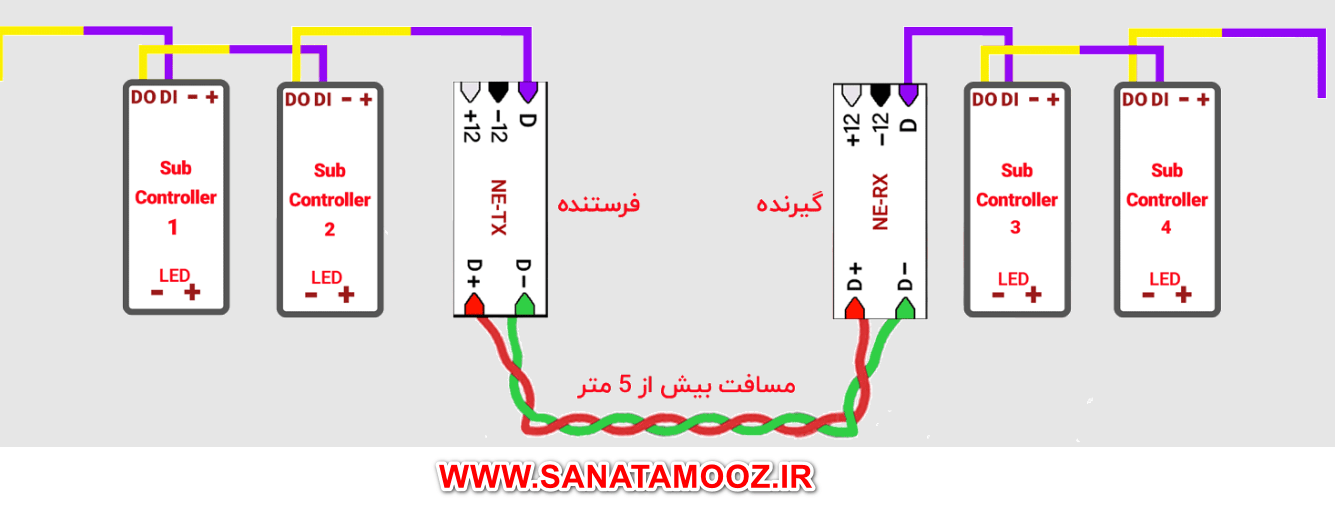

اتصالات فرستنده و گیرنده بین دو ساب کنترلر:

• خروجی DO ساب کنترلر به ورودی D فرستنده متصل می گردد و بعد از طی مسافت بیش از 5 متر ، خروجی D گیرنده به ورودی DI ساب کنترلر بعدی متصل میشود .
• اتصالات مربوط به شبکه فرستنده و گیرنده ( -D+ D ) ، با یک رشته سیم زوج همانند تصویر صورت می گیرد . باید توجه داشت که برای جلوگیری از نویز و اختلال ، پیچ و تاب رشته سیم زوجی باز نشود .
